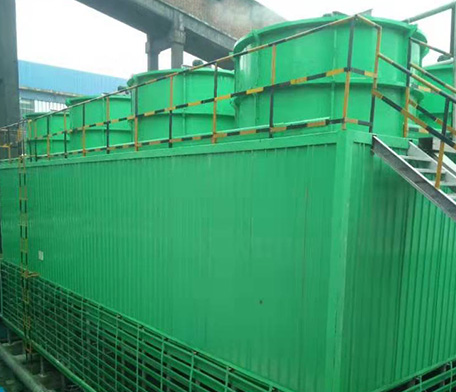

鼓風式玻璃鋼冷卻塔

　　鼓風式冷卻塔是濕法冶煉工藝要求必備的冷卻設備，殼體為全玻璃鋼制品。該塔是由FEP塔體、FEP梁與格柵；導風裝置、；鼓風裝置；噴淋裝置；除晶裝置；捕滴捕抹裝置；集液池等七部分組成。塔體為裝配式，它是在1982由原武漢工業大學，長沙有色冶煉設計院、湖南株州冶煉廠共同設計開發的產品，屬國內首創。由于該塔具有較高的冷卻效率和良好耐防腐性，至今已完全取代了過去使用的混凝土冷卻塔或鋼襯FRP冷卻塔。該產品已成為國內有色冶煉行業定型產品，已被冶金工業部出版社出版的《重有色金屬冶煉設計手冊》鉛鋅鉍卷）收錄刊登。

　　20多年過去了，隨著復合材料業的飛躍發展和新工藝的不斷推出，本公司又推出第三代高效抗結晶冷卻塔。該塔從結構設計，材料選擇，工藝制作等方面都比原來冷卻塔有著超前的重大突破，大幅度提高了鼓風式冷卻塔的冷卻效率、抗結晶能力、防腐性能；產品雙面光亮，色澤鮮艷，同時免去了四層混凝土條件平臺，大幅度降低了鼓風式冷卻塔的綜合投資。

結構說明

　　該塔體為現場裝配式，它是由多塊FRP塔板拼裝組成，它具有較高冷卻效率和良好的防腐蝕性能。噴淋裝置采用高效抗結晶噴嘴，使電解液充分霧化,強化散熱過程。捕滴裝置能使尾氣酸霧含量低于國家環境規定的排放標準。鼓風裝置采用低壓頭、高效率、性能穩定的抽流風機，風機葉片選用耐腐蝕玻璃鋼制造。

冷卻塔組成及其特點

　　1. 塔體受力結構：為鋼結構框架式結構，運行時大振幅小于 0.14mm 。鋼件采取了加強防腐蝕措施，鍍鋅后涂環氧瀝青漆二道。

　　2. 圍護結構：為聚酯玻璃鋼，質輕高強耐腐蝕，美觀、抗老化。玻璃鋼件的成型為真空吸附法成型，剛度強度進一步提高。

　　3. 風筒：為優角型動能回收型，氣流組織合理、效率高、玻璃鋼材質、質輕高強耐腐蝕。

　　4. 風機：葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。

　　5. 減速機：水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便、設有油溫、振動報警裝置。

　　6. 電動機：為清華大學設計的冷卻塔專用變扭矩變極變速電動機。有防爆和不防爆二種。 800 及 1000 型塔配雙速， 1200 型以上為三速，節能顯著，稱之為"節能型冷卻塔"?？梢酝ㄟ^控制柜人工或自動控制電動機轉速。變速電動機與單速相比，以年計可節電雙速為 40% ，三速為 50% 以上。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可開中、低速此時噪聲可下降 3-6dB(A) 以上。冬季結冰時風機可開低速反轉，因塔內氣溫高可以消冰。冬季開低速也使飄水降到忽略不計的地步。

　　7. 填料：填料片大波上壓了小波，剛性大、比表面積大、對水的再分配能力強、水膜均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固，不倒伏、不變形、水質差時也不易粘連堵塞。填料為改性PVC材質，耐溫 -35 ℃~65℃阻燃。

　　8. 配水系統：為管式配水，采用反射型噴頭，進水壓力只要求在進水管中心標高處有 15Kpa自由水頭即可。

　　9. 收水器：塔內在水管上用 HC150-45 偏峰型收水器，或多 維收水器，收水效果顯著，飄水率小于 0.005% 。

　　10. 進水管：冷卻塔生產廠家與冷卻塔使用單位的接管分界線在塔上，見產品說明書上的圖，按平焊鋼板法蘭（S311/32-30 Pa=1.0×106Pa）加工。

　　11. 水池：本塔下的水池及基礎，預埋鋼板等由用戶負責，水池與塔的聯接基礎及荷載等，本產品說明書已標出。選用與運行注意事項

　　選用

　　本說明書已給出了設計工況。如工況與此相差較大時可查熱力性能曲線選塔，如查不到或需要更精確計算時可將工藝要求和當?shù)貧庀筚Y料提供給我公司，我公司協助選塔。"電機變速控制柜"可由我公司提供，但其費用須另計，訂貨時須說明。循環冷卻水的濁度不大于 100mg/L ，水中不得含油污及玻璃鋼溶蝕的物質。冷卻塔承受地震烈度 9 度。大風載 ≤ 7.0*102Pa。塔頂?shù)谋芾妆Ｗo(hù)裝置及燈泡由用戶安裝。

　　運轉

　　減速機應常檢查油標油位，潤滑油推薦用 22~28 雙曲線齒輪油或 90~120 號工業齒輪油，夏季用粘度大的油，第 一次運轉500小時后將油排空，換新油。

　　風機、電動機、減速機動轉前須按相應產品說明書檢查，特別是電動機接線，應按電機廠提供的接線圖。符合要求后再啟動，啟動順序，由低速到高速。葉片角按樣本規定數值安裝后，如高速運轉電流超過額定值，應停機，速與我公司聯系。電動機的電流在高速運轉時等于額值的 0.9~0.95 。如循環水、補充水水質差時應采取水質穩定措施，設旁濾器，必要時須采取滅菌滅藻措施。

　　玻璃鋼屬燃燒體，因此冷卻塔維修時不得動用明火，如動用明火則必須采取應安全措施，并且必須經過消防、安全部門書面批準，有專職消防人員，消防設施在場。如需要阻燃型玻璃鋼，訂貨時提出，需增加相應費用。
