逆流式污水冷卻塔10~4000m3/h

逆流式污水冷卻塔結構形式有：

　　1、WTZT系列鋼結構玻璃鋼自然通風式污水冷卻塔。

　　2、WGFNL系列方形逆流式鋼結構玻璃鋼污水冷卻塔，規格70～4000m3/h等20余種產品。

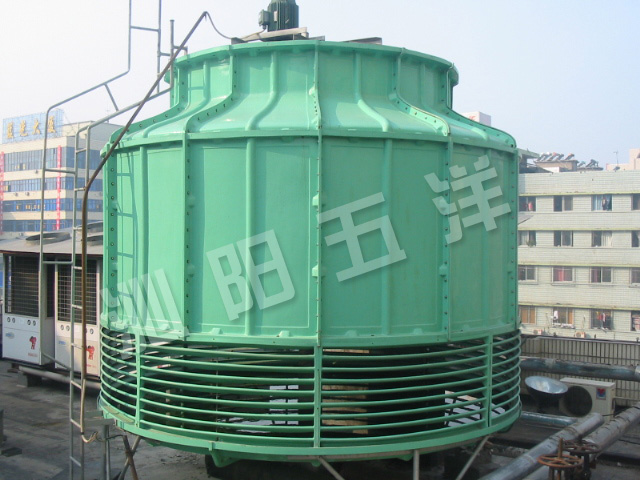

　　3、BNL3系列圓形逆流式玻璃鋼污水冷卻塔，也可為鼓風式玻璃鋼冷卻塔，規格有12～1000m3/h等24種產品。

　　其中①②也可設計為鋼筋混凝土結構開式。

一、建設條件

　　1、自然條件 冷卻塔的安裝地點為廢水處理站室外鋼平臺上，露天布置。冷卻塔的布置區域為潮濕和輕腐蝕性氣體環境。

　　2、電源條件 電壓：AC：380V±10%，三相五線制。 頻率：49～50.5Hz。

　　3、介質條件 進水為含油廢水，pH：5~12, 油≤15mg/l，SS：100mg/l，COD：2000mg/l。

二、基本工藝參數及要求

　　1、設計依據 干球溫度：34.6℃ 濕球溫度：27.3℃ 大氣壓力：99.7kPa

　　2、技術指標： 塔類型：鋼結構逆流式（污水型） 總處理水量：20m3/h 進塔水溫： 60℃ 出塔水溫：≤35℃

三、冷卻塔結構及技術性能要求

　　1、冷卻塔采用圓形鋼結構機械通風逆流式冷卻塔，塔體采用鋼質構件，塔體圍護板采用玻璃鋼材質。

　　2、風筒：采用玻璃鋼材質風筒。風筒采用T型大端面空腹加強筋，應力集中段和聯接端埋有預制件以保證風機整體強度和運行強度。風筒應拼裝嚴密，風筒內壁與風機葉尖間隙應符合GB7190.中規定，風筒的使用壽命不得低于20年。

　　3、風機：風機采用鋁合金材質的冷卻塔專用軸流風機，風機葉片采用鋁合金材質，風機出廠前做靜平衡實驗，平衡精度為6.3級。電動機采用國內大型電機生產廠家或業主指定的生產廠家生產的電機。

　　4、收水器：采用專利技術的SJ型高效低阻加筋弧形收水器，收水器片采用改性PVC材料擠拉成型，按循環水量計的飄水損失達0.001%以下。

　　5、配水系統：采用鋼制管式配水系統三濺式低壓防松噴頭噴淋，噴頭采用專利技術的NS型三濺式防松噴頭，噴頭材質為ABS，整個噴淋系統的不均勻系數不得大于0.01%，整個配水系統應保證配水均勻。

　　6、填料：采用PP材質的網格填料。經中國水利水電科學研究院冷卻水研究所檢測，其理化性能指標應符合能源部電力規劃局DL/T742-2001《塑料部件技術條件》有關規定，填料的使用壽命不得低于15年。

　　7、玻璃鋼結構：玻璃鋼材質采用聚脂玻璃鋼材質，玻璃鋼產品的固化度大于80%，彎曲強度大于147MPa，巴氏硬度大于35，結構層樹脂含量為50%，塔體外表面上直徑3～5mm的氣泡在1m2范圍內不超過3個，表面氣泡大直徑不大于5mm，表面膠衣采用美國亞什蘭膠衣道格拉斯噴膠機噴涂，玻璃鋼產品的各項理化性能指標按國家標準GB7190—1997的規定執行。

　　8、鋼結構件防腐工藝：酸洗除銹→水洗→堿洗除油→水洗→磷化→涂702#環氧富鋅車間底漆→涂846-1#厚漿型環氧瀝青中層漆→涂C04-42型醇酸磁漆。
